移动AI系列-百度App AI统一接入方案-MML

作者:zhaojiaying | 来源:百度App技术
2020-06-03 11:25:04
一、背景目前,越来越多的AI场景将AI能力直接部署在移动端,其优势主要在于实时、省流、以及安全性等方面,也称为端侧AI。端侧AI给移动端产品带来巨大的想象空间,促进了移动互联网



一、背景

目前,越来越多的AI场景将AI能力直接部署在移动端,其优势主要在于实时、省流、以及安全性等方面,也称为端侧AI。端侧AI给移动端产品带来巨大的想象空间,促进了移动互联网下半场的繁荣。

然而在移动端直接部署AI,成本相对较高。首先需要选择开源的移动端预测引擎,并将模型转换为该引擎所支持的格式,如百度支持多平台的高性能预测引擎——Paddle-Lite。虽然预测引擎已经尽量设计的简单易用,并且对移动端开发者友好,但还是有一定的学习成本;预测引擎集成完毕,业务开发中还需要考虑模型资源的下发及加载,输入的前处理,输出的后处理,资源释放,模型升级,模型加解密等诸多环节。另外,有些特殊业务场景可能还会用到不同的预测引擎,此时若面向不同预测引擎的API进行开发,将会增加业务开发和维护成本。在此背景下,也是在百度App多次移动AI部署的经验总结中,MML应运而生。

二、MML架构设计

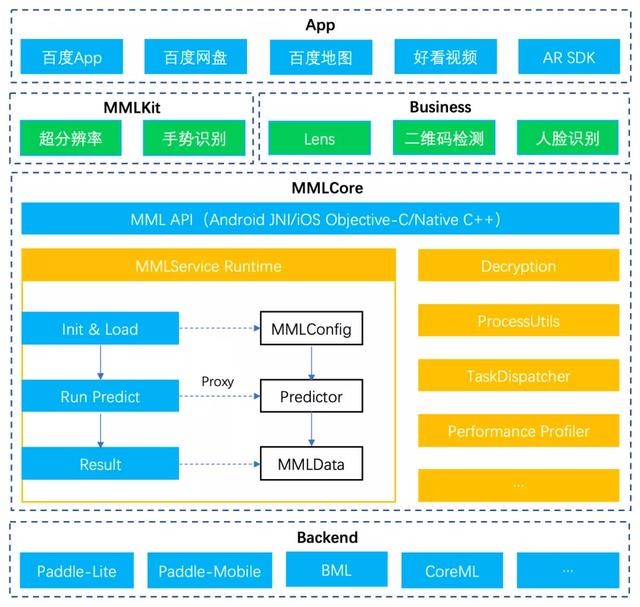

MML(Mobile Machine Learning)作为移动端AI统一接入方案, 其架构设计如下图:

最底层是移动端预测引擎,这里也称为Backend,例如百度的深度学习引擎Paddle-Lite,Paddle-Mobile(Paddle-Lite的前身),百度的机器学习引擎BML,以及苹果的CoreML等。

往上则是MML,是处于底层预测引擎与上层业务之间的隔离层。对于上层业务,其屏蔽了底层不同预测引擎的细节,使上层业务面向统一的接口开发,并提供多种基础能力来提高开发效率。例如百度App目前正在将预测引擎从Paddle-Mobile升级到Paddle-Lite,如果每项AI业务之前都是通过MML接入的Paddle-Mobile,那么升级到Paddle-Lite将非常容易,接口调用上几乎没有差别,只要指明所使用的预测引擎即可,后面我们可以看到MML是如何抽象这些细节。

再往上则是业务层,如百度App中的Lens,图片/视频超分辨率等AI能力。另外,MML也会逐步对一些通用AI能力进行封装,如超分辨率,手势检测等,在未来随MML一起开源,进一步帮助开发者降低移动端AI部署成本。所以MML本身可以分为两层,包括基础层MML Core,以及通用AI能力层MML Kit。最上层则是宿主App。

三、MML Core

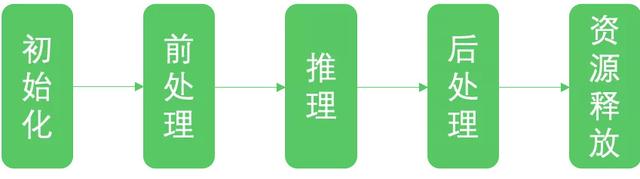

MML Core作为基础层,对所支持的多款预测引擎的Api进行了抽象封装,使得开发者可以面向统一接口编程,业务代码与预测引擎的细节隔离开来。目前,预测引擎的推理过程基本都可以抽象为初始化,前处理,推理,后处理,释放资源五个步骤。因此,不管开发者使用何种预测引擎,只要是MML所支持的,都可以通过MML的抽象接口进行开发,只要指定所用Backend即可,添加或切换新的Backend将会非常方便。同时,MML不仅提供Java和OC接口给移动端开发者使用,还提供了C++接口,这样不仅降低性能损耗,还可以双端共用一套代码。

MML Core除了对预测API的抽象封装,还提供了多种基础能力和工具集,包括模型解密,前后处理工具集,以及任务调度,profiler统计等。

1. 工具集

1.1 模型解密

模型的安全是移动端AI部署的一个重要问题,MML集成了百度自研的模型加解密算法,可以在内存中对加密模型进行解密。另外,业务方也可以选择自己解密,或者交给Backend解密。

1.2 前后处理工具集

深度学习模型,对输入数据有各种各样的要求,如数据类型,数据排布,以及尺寸等等,输出数据同样也需要进行相应处理才能交给上层使用。这些操作如果都使用OpenCV来实现,性能可能达不到上线要求,MML前后处理工具集对多类OpenCV函数进行了汇编级优化,避免前后处理成为性能瓶颈。

1.3 任务调度

任务调度是MML目前仍在完善的功能。一个模型在某款移动设备上运行,在CPU上更快,还是在GPU上更快,目前采用的动态测速方式会进一步升级,根据模型计算量以及设备硬件信息来推断和决定运行在哪里,以及更进一步地对模型进行混合调度,使部分算子运行在CPU,部分算子运行在GPU。

2. 接下来,我们看一下使用MML进行预测的各个步骤:

2.1 初始化

首先需要初始化MML预测实例,一个示例对应一个模型,同时需要设置预测精度,模型路径,Backend类型,以及Backend专用的一些配置信息。最后load方法将会使用指定的Backend加载模型。

2.2 前处理

前处理主要是对用户的输入数据进行操作,例如对图片数据进行类型转换,缩放等,MML提供了前后处理工具集,这些方法是经过ARM汇编或GPU优化的,如果是MML还未支持的操作,则可以使用OpenCV完成。对数据完成前处理后,可以通过predictor的getInputData方法创建MMLData数据容器,传入的index参数表示模型的第几个输入,因为有的模型需要多个输入数据。然后通过resize设置输入的维度信息,通过mutable_data申请所需内存,最后将用户前处理后的数据拷贝到该内存即可。

2.3 推理/预测

设置好输入之后,就可以进行预测了,非常简单又令人激动的一步。

2.4 后处理

获取模型推理的结果,方式和前处理类似,通过predictor的getOutputData方法获取MMLData类型的输出,同样可以传入index表示获取模型的第几个输出,然后通过shape获取输出的纬度信息,通过data获取数据的指针,最后再通过MML的前后处理工具集进行相应操作。

2.5 释放资源

四、MML Kit

MML 除了提供基础的预测API以及工具集,还会提供多种通用AI能力SDK,包括超分辨率、手势识别等,这些SDK组成了MML Kit。最初这些能力首先是在百度App部署上线,然而在迁移到其他App时,又有很多重复开发的工作,因此我们将这些通用AI能力进行封装,使用方甚至不用关心任何模型相关的问题,不用关心预测Api的细节,只需集成相应的SDK即可,极大地降低了重复部署的成本。后续的文章中,我们会详细介绍这部分的工作。

五、未来展望

未来,MML Core会持续完善和优化目前的功能和工具集,MML Kit也会提供更多的通用AI能力,并逐步在Github开源,为业界提供易用、稳定、安全的移动端AI统一解决方案,全流程帮助移动端开发者部署AI能力。
